从 ESP32 到 Mac 本地 VoiceHub：一条能开口说话的本地链路

我手上有一只喵伴：猫头能听、能亮眼睛、能出声，底座能带着头转。我想让它用我自己 Mac 上的模型——喊一声「小宝同学」，它听懂、想好、再用我选的声音说出来；旁边有人说话时，还能朝声源转一下头。

做下来才发现：最花时间的往往不是写代码，而是让设备、后台、模型和电机的状态对齐。什么叫「状态对不齐」？举两个我撞过的现场就够了。

一个是安静的机器人：你刚聊完，控制台里已经跳出了完整回答，字都齐了，猫头却一声不吭——像后台已经写好了台词，演员没接到开麦信号。另一个是卡住的转头：麦克风明明听得见旁人说话，底座却报堵转保护，头一动不动——听的那一层正常，转的那一层自己停了。每一层都显示「正常」，不等于整条链路真通了。

源码在 zhiwehu/miaoban（0.1 源码发布）。文里的数字来自仓库 docs/VALIDATION.md、仓库中文技术文和实机复听，是单次观测，不作跨机器承诺。文末有一段「跟着做」：没有喵伴也能先在 Mac 上把「听 → 想 → 说」跑通。

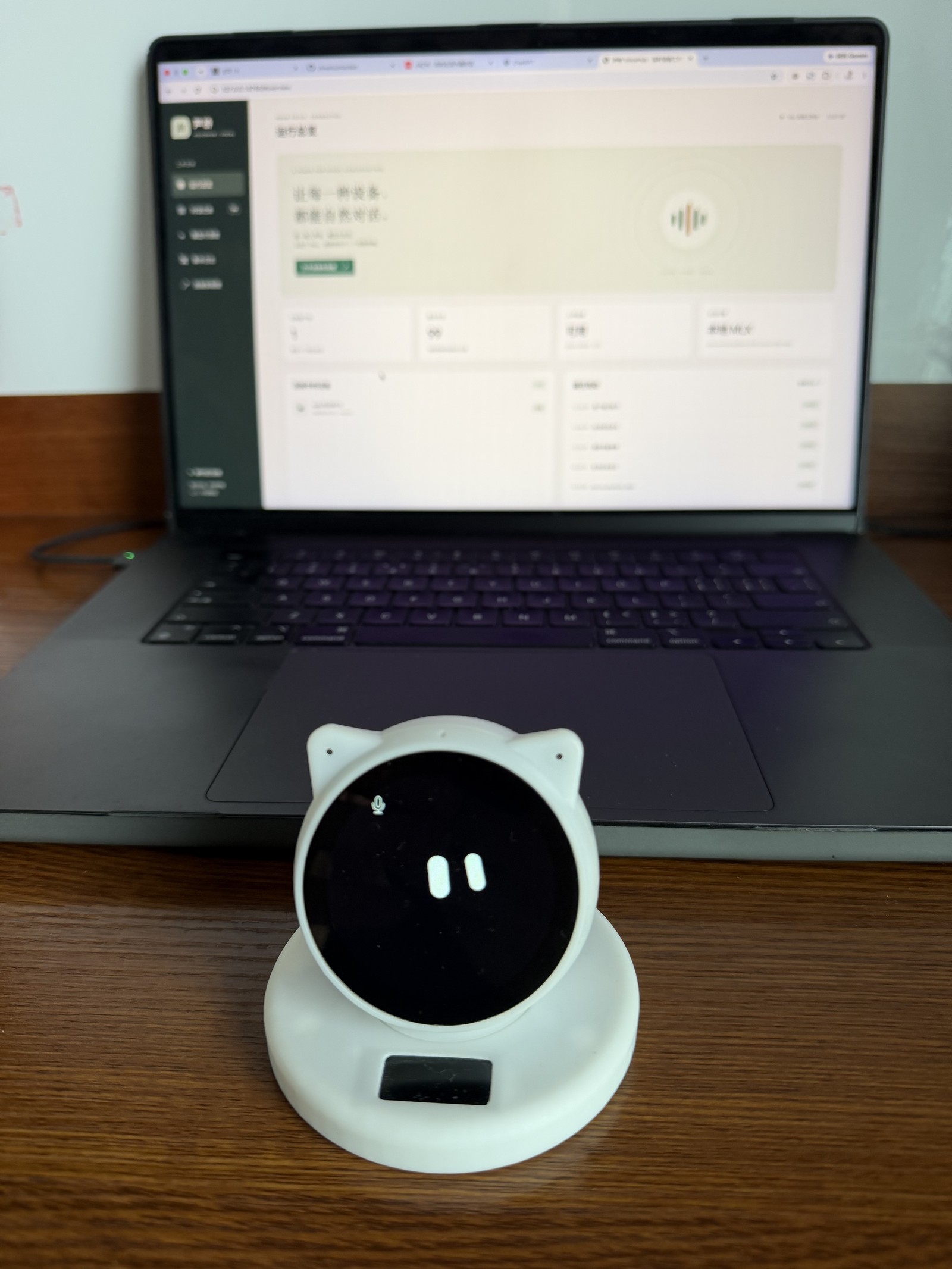

喵伴实机与 VoiceHub 控制台

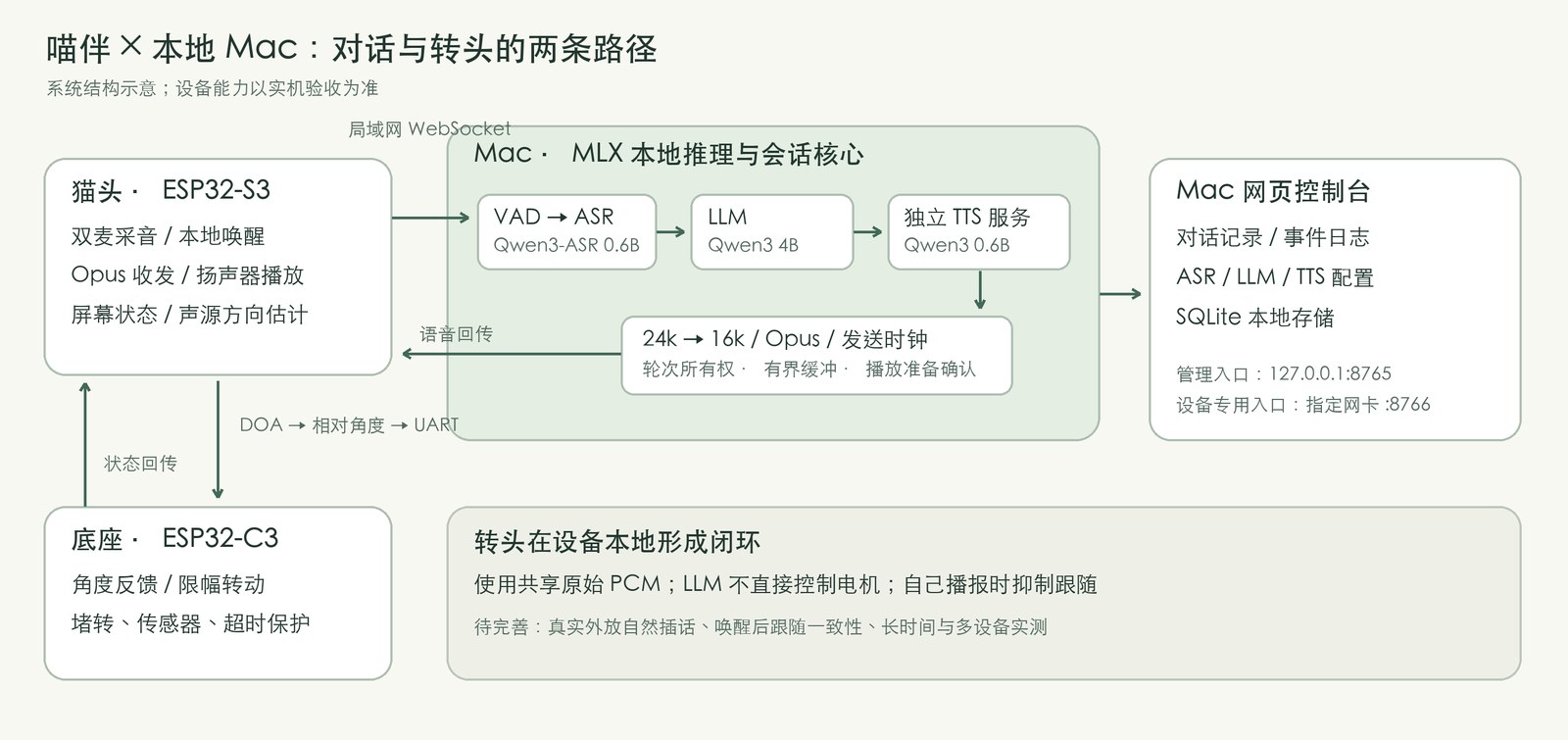

喵伴 VoiceHub 架构示意：猫头、Mac、底座

1. 为什么要把「大脑」放在本机

云端语音助手很省事：你说话，云端听、云端想、云端合成声音，再传回来。我还是把推理放在本机，主要就三点：

隐私： 正常对话时，语音在本机完成「听成字 → 想回答 → 合成声」，不必把每一句都交给云端模型。
可控： 哪一步慢了、哪一轮该取消、日志里卡在哪一层，都能自己改、自己查。
延迟可摸： 负载一高，是「听」慢了、「想」慢了，还是「说」慢了，在自己机器上比猜云端排队清楚。

有两句要事先拆开，不然后面容易误会：

「本地推理」≠「整机永不联网」。 模型第一次下载、固件去哪找更新、设备从哪拿配置，仍要你显式指定。我这边的运行适配器只读已经下好的模型；设备也可以把更新地址指回本地后台——这是配置选择，不是魔法。
「实时对话」≠「已经验收的自然插话」。 协议能双向传声音，不等于机器人正在说话时，你随时插嘴都自然。仓库写得很直：真实外放场景下的回声消除（AEC）和自然打断，还没验收完。

2. 硬件分工：猫头、Mac、底座

实现拆成三块，各管各的。可以先记成一句话：猫头脑袋负责听和说，Mac 负责想，底座负责转。

部分	干什么（白话）
ESP32-S3 猫头	两颗麦采音、本机喊「小宝同学」唤醒、把声音编码后发出去、喇叭播放、屏幕表情、估计声音从哪边来
Apple Silicon Mac	判断你说完了没有、听成文字、生成回答、合成语音、管会话、给一个本机网页控制台
ESP32-C3 底座	读当前角度、在有限幅度里转头、堵转 / 超时 / 限幅保护

里头的芯片叫 ESP32，可以把它理解成「猫头 / 底座里那颗专门跑嵌入式程序的小电脑」——负责实时采音、播放和转头，不负责跑大模型。

猫头和 Mac 走同一局域网。接入方式现在可以选两种（下面会细说）：一种是 WebSocket，控制和声音走同一条连接；另一种是 MQTT 管控制信号，声音另走 UDP。两种入口背后共用同一套会话、模型和记录逻辑。设备入口要令牌；管理网页只听本机回环（127.0.0.1），不对外。声源定位和电机走设备本地串口：大模型不直接决定舵机转多少度——它负责回话，转头是设备自己的事。

文中测试机是 M4 Max / 128GB 统一内存。这是观测环境，不是项目最低配置；别的芯片、内存和后台负载都会改延迟。

架构示意见仓库 media/architecture.png（示意图，非实拍宣传图）。

3. 软件链路：听 → 想 → 说

先用大白话过一遍，再对上缩写：

听：把你说的话变成文字。业界常叫 ASR（Automatic Speech Recognition）。
想：根据会话历史生成回答。业界常叫 LLM（大语言模型）。
说：把回答合成能播出的声音。业界常叫 TTS（Text-to-Speech）。

中间还有一步 VAD：判断「这段是不是人声、你是不是说完了」，好把一整句切出来再交给「听」。没有它，系统不知道何时该开始认真识别。

本机这套后台，仓库里叫 VoiceHub（声桥）：专门把设备和本地模型接起来。当前公开配置（见仓库文章与依赖说明）：

环节	模型	怎么跑
听（ASR）	`mlx-community/Qwen3-ASR-0.6B-8bit`	MLX Audio（Apple 芯片上跑音频模型）
想（LLM）	`mlx-community/Qwen3-4B-Instruct-2507-4bit`	MLX LM
说（TTS）	`mlx-community/Qwen3-TTS-12Hz-0.6B-CustomVoice-8bit`	独立常驻的 MLX 进程
音色	Serena 等 CustomVoice 预设	中文试听可用

联调早期我先用过 macOS 自带的系统语音（界面里常见名字 Tingting），少一个「神经 TTS」变量：先确认识别、回答、音频格式、设备播放都能串起来，再换成 Qwen TTS。这样出问题的时候，更容易判断是「模型不行」还是「链路没接好」。

一句话怎么走：

双麦采音 → 网络接入层 → VAD 分句 → 本地听（ASR）
                                    ↓
                             会话历史 → 本地想（LLM）
                                    ↓
                        分句 → 本地说（TTS） → 重采样（如 24k→16k）
                                    ↓
                         网络接入层 → 扬声器

网络接入层：WebSocket，或 MQTT 控制消息 ＋ UDP 音频

几点取舍，用场景说比堆术语清楚：

听主要处理已经切好的一句，不是你还在说、屏幕上就一个字一个字往外蹦。所以「实时对话」指的是持续连接、自动接话、边生成边播的体验，不等于完整的「说话时随时插嘴都自然」。
说和听 / 想分进程跑，避免挤在同一个工作队列里互相等；但它们仍共享同一颗 Apple Silicon GPU——进程分开 ≠ 算力分开。你一边生图一边聊，TTS 照样会被拖慢。
接口可以换成兼容的 HTTP 服务；本文实测跑的是本地模型。
后台区分设备、会话、连接与每一轮回答的编号（turn_id）：你打断旧轮之后，迟到的文字或音频不能灌进新轮。控制台里「已生成」只说明模型出完了；没有播放确认，就不能写成「用户已听到」。MQTT 控制连接可以一直在线，也不代表某个语音会话必须一直占着「聆听」——连着线和正在听你说话，是两件事。

我也做了一个本机网页控制台：看已识别文字、回答、连接状态、轮次耗时和错误，也能改听 / 想 / 说的配置。只有串口日志时，很难判断一次无声究竟卡在「没识别」「没生成」还是「生成了但没播出去」。

4. 实测：通了什么，慢在哪

已确认

本地听 → 想 → 说，能完成设备上的实机对话；用户复听确认 Qwen + Serena 当前可用。
默认分支侧：后端约 49 项自动化测试；底座 / 方向等逻辑另有 9 个可在主机跑的 C++ 测试。加入 MQTT 后的实现版本，仓库技术文记为 67 项后端测试（见下文边界）。
待机听声转头已有实机反馈；底座曾报 STALL=2（堵转），检查受阻并重新上电后故障清零、转头恢复。
0.1 源码发布时，猫头与底座固件在干净临时目录下可完成构建（见 VALIDATION.md）——这验证的是快照可构建，不等于与某一历史上游提交逐字节对应。

延迟（单次观测，不是 A/B）

观测	结果
较低负载单句 Qwen TTS	约 3.36 s 音频 / 2.05 s 生成，首包约 522 ms，RTF≈0.61（生成快于实时播放）
相近长度、并行负载更高	生成约 10 s——边生成边播容易「断粮」（播到一半后面还没造出来）
LLM→Qwen→16k→Opus→WS 模拟接收	约 4.5 s 音频、75 包；模拟缓冲断粮 0 次

TTS 首包不是「你说完到机器人出声」的总延迟。 总延迟还要算：等你说完（VAD）、听成字、想回答、播放准备握手和缓冲。负载一上来，0.6B 的小模型也会明显变慢——别把它理解成「永远固定多少毫秒」。

换成 MQTT，接话会不会更快？

后续调试时我问过自己：ESP32 圈子里很常见 MQTT，换掉 WebSocket 会不会更快？于是给后台加了 MQTT 管控制、UDP 传声音 的入口，并在同一只喵伴上对照。

先把「MQTT 模式」说准确，免得听成「所有声音都塞进 MQTT」：

控制消息（打招呼、开始听、开始/停止播放等）走 MQTT；
Opus 音频走单独的 UDP 通道；
听 / 想 / 说、会话历史、取消逻辑继续共用，换的只是传输适配层。

示意：

WebSocket：猫头 ←── 控制 ＋ 声音 ──→ Mac 后台

MQTT＋UDP：猫头 ←── MQTT 控制 ──→ 本地 Broker ←──→ Mac 后台
              ←────── UDP / Opus 声音 ──────→

我用本机 Mosquitto 当 Broker，给后台和每台设备不同账号，用 Topic 权限限制谁能发、谁能订。MQTT 配网用每台设备独立的令牌，并核对身份；原来的 WebSocket 设备令牌不能直接拿来当 MQTT 凭据。局域网联调配置里，UDP 用的加密格式没有消息认证标签，MQTT/HTTP 也没开 TLS——所以只适合受信任的本地网，不能当成可以裸奔公网的方案。

排除模型之后的软件测量（同一台 Mac、同一局域网，去预热后）：会话握手中位数 WebSocket 约 3.11 ms、MQTT＋UDP 约 1.47 ms；控制消息往返则是 WebSocket 略快（约 0.57 ms vs 1.47 ms）。都是毫秒级，解释不了几秒级的接话等待。实机两边都能正常回话，主观听感「差别不明显」；冷启动第一轮仍可能要好几秒，大头在识别和模型准备，不在换协议本身。

结论要收窄写：两种协议都能用；现有对照还不足以说「换成 MQTT 就会稳定提速」。 对照后我把喵伴恢复为 MQTT＋UDP，WebSocket 入口继续保留。按仓库技术文更新时的说明，MQTT 实现与完整测试记录在 PR #1，当时尚未合入默认分支——上面描述对应本机已部署并测过的版本；你若只按默认分支 README 起步，先走 WebSocket 即可，不必为了「更快」硬切。

5. 两个翻车现场

安静约十五秒后：有字无声

连续聊能听见；静一会儿再说话，后台仍识别、仍生成，猫头却没声。再说一句，有时又恢复。第一反应很容易是：「音频模型是不是自动退出了？」

我没有继续拧音量或反复换模型，而是读了固件的电源管理路径。设备大约会在 15 秒没有播放后关掉音频输出，时间点和现象对得上。

原来的播放流程在重新开输出时，还沿用上次播放的活动时间。电源定时器和开启流程之间存在竞争：新打开的输出，可能被「旧的超时判断」再次关掉。另外，猫头收到「开始播放」，只是把状态切换排进主任务——不等于解码器已经重置、喇叭已经准备好收音频。

修法两层：

开输出前先刷新活动时间；输出开启和定时关闭用同一把锁。
加播放准备握手——猫头切到「正在说」、重置解码器并恢复输出后，回一句 tts.ready；后台核对轮次与状态，再发包。

复听里两轮曾分别收到 40 / 70 个音频包，解码与播放计数跟上，状态丢包为 0。这证明这条路径值得保留，不证明所有休眠周期都验完了。

你自己排查时：别先换模型。 先看设备有没有回 tts.ready，以及收包 / 解码 / 播放计数有没有涨——字出来了但计数不涨，多半是「说」没真正进喇叭，不是「想」没想出来。

后台已待机，猫头还在「聆听」

小宝有几个很直观的画面：只显示眼睛的待机、眼睛上方竖条变化的聆听，以及显示文字的对话画面。画面能帮使用者理解状态；开发时仍要看实际状态机——屏幕说「聆听」，不代表后台还愿意收你的音。

我遇到过：长时间没说话后，猫头还保持聆听画面。直接和它说话不理，再喊「小宝同学」也无法唤醒。

原因是后台默认在空闲约 30 秒后进入 standby（待机），却没有把这次状态变化同步到旧协议设备。猫头留在 Listening，关了本地唤醒；后台又会丢弃设备模式下 standby 时上传的音频——两端一起卡住：一边以为还在听，一边已经不收了。

旧协议没有统一的 standby 指令。处理要按接入方式分开说：

WebSocket： 超时后关闭当前对话连接；猫头用已有的断线回调回到 Idle，恢复本地唤醒。下次唤醒再连。
MQTT： 发送 goodbye，关掉当前音频会话，但保留 MQTT 控制连接——线还在，只是这场语音听完了；猫头同样回到 Idle，下次再开音频会话。

唤醒词检测、语音对话、连接还活着，是三件不同的事，必须一起设计状态转换。只盯着其中一件，就会出现「画面还在听、人却叫不醒」的怪现场。

6. 坑清单（五条）

每一层都绿，整机仍可能无声。 以「用户是否听到」为准，不要只看控制台文字。「已生成」只说明模型出完了。
采样率与裸音频边界。 Qwen TTS 常是 24 kHz，设备协议要 16 kHz；要做连续重采样（同一轮里带着状态往下转），不能每来一块就新建一次重采样器，也不要把带文件头的 WAV/MP3 当裸 PCM 塞进扬声器——塞进去会像噪音或静音，不像「音色差」。
发送时钟会拖垮听感。 「发完一块再睡一块时长」会把 800 ms 音频拖到约 1.17 s；应按累计采样维护播放时钟，句间用有界队列。电杂音、卡顿也不要一口咬定是 TTS 音质差——有时是发得不均匀，喇叭在等下一帧。
emoji 会被念出来。 大模型爱在句尾加笑脸，系统语音会读「脸颊泛红的笑脸」。过滤放在 TTS 入口，并要求模型只出适合朗读的正文。
堵转保护不是软件 bug。 灵敏度逻辑都还在，底座持续 STALL 时，先查机械受阻并重新上电；不要用软件反复清故障掩盖问题。MQTT 联调时我也遇过：语音还能聊，底座又报故障 2——「语音接通」和「头能转」要分别验。另：唤醒后聆听时的转头一致性仓库仍标为待排查——待机听声转头 ≠ 所有场景跟随都验收。

听声转头本身：两颗麦采到的原始声音，经乐鑫 ESP-SR 里的方向估计（常称 DOA，Direction of Arrival）判断声源从哪边来。麦克风所有权要统一，不能让唤醒、识别、定位各自去抢同一路硬件采样。方向也不能直接当电机的绝对目标角——双麦正前方与底座传感器中心不在同一坐标系，要先标定再限幅。猫头自己播报时会暂停跟随，避免追着自己的喇叭转。

7. 谁该做，谁不该做

值得动手： 已有较新的 Apple Silicon；在意语音默认不进云；愿意刷固件、看日志、接受「当前可用」而不是「产品级全双工」；想搞清楚设备 ↔ 本地模型状态机的人。

建议先别硬上： 要开箱即用手机 App；要可靠的自然插话 / 回声消除；只有弱内存却想同时扛听＋想＋说＋生图；把设计目标当成仓库已勾选能力的人。

本地换来的是可控与隐私，不是「一定比云端更聪明或更稳」。云端助手和本地 VoiceHub 可以并存——和我在《电脑的三个时代》里写的一样：隐私的事放本地，图方便的事可以继续用云。

8. 跟着做：先让 Mac 自己说话

没有喵伴也没关系。下面按仓库 README 整理，目标只有一个：先在本机把「听 → 想 → 说」摸通；设备可以后接。刷固件前请再读 firmware/README.md——这是源码发布，不是一键量产包。

默认分支当前文档以 WebSocket 设备入口为主；MQTT＋UDP 见仓库技术文与 PR #1 边界。你第一次跑通，按下面做就够。

你大概需要

一台 Apple Silicon Mac（我测的是 M4 Max；别的芯片延迟会不一样）
Python 3.13 左右、Homebrew
能访问 Hugging Face（第一次下模型；之后可离线跑已缓存的）
有硬件的话：ESP32-S3 猫头 + ESP32-C3 底座，和 Mac 同一局域网

第一步：把后台依赖装上

git clone https://github.com/zhiwehu/miaoban.git
cd miaoban/realtime_backend
python3 -m venv .venv
.venv/bin/python -m pip install -r requirements-local.txt
brew install ffmpeg

如果暂时只用 HTTP 模型服务，装 requirements.txt 就行。包里不含模型、VAD 权重和用户运行数据。

做到什么样算成功： 虚拟环境建好，依赖装完不报错；目录里能看到 scripts/ 和 run.sh。

第二步：把模型和 VAD 拉下来

先扫一眼各模型卡上的许可，再用虚拟环境里的 Hugging Face CLI：

.venv/bin/hf download mlx-community/Qwen3-ASR-0.6B-8bit
.venv/bin/hf download mlx-community/Qwen3-4B-Instruct-2507-4bit
.venv/bin/hf download mlx-community/Qwen3-TTS-12Hz-0.6B-CustomVoice-8bit
.venv/bin/python scripts/download_vad.py

VAD 脚本会从 Silero 固定提交拉 ONNX，校验哈希后放进本地 models/。运行适配器不会偷偷补下缺失模型——缺了就报错，这是故意的：避免「看起来在跑、其实静默下了个你没同意的东西」。

做到什么样算成功： 三个模型和 models/silero_vad.onnx 都在本地；再次启动不会因为缺文件直接退出。

第三步：写配置、预热 TTS、启动后台

.venv/bin/python scripts/configure_local.py --vad-model models/silero_vad.onnx
.venv/bin/python scripts/start_qwen_tts.py
./run.sh

configure_local.py 只在还没有配置时创建；已有配置不会覆盖，之后用网页改就行。

浏览器打开 http://127.0.0.1:8765，进「连接实验室」：先测文字（确认「想」通了），再测浏览器麦克风（需要你点授权，确认「听 → 想 → 说」通了）。第一次加载 ASR / LLM 会慢一些，属正常——模型在进内存。

TTS 服务只听本机 127.0.0.1:8767，默认 Serena、24 kHz 裸 PCM；后台会连续重采样成 16 kHz 再发给设备。日志在 data/qwen-tts.log，不记输入文本和音频。

做到什么样算成功： 网页里打一行字能出回答；再开麦克风说一句，本机听得到合成声。到这里，你已经有一条可以摸的本地链路了。下面两步可选。

第四步（可选）：接上 ESP32

管理页继续只听本机；设备入口要绑 Mac 在局域网里的真实 IP（下面只是例子，务必改成你的）：

./run.sh --device-host 192.168.0.10 --device-port 8766

设备 WebSocket：ws://<你的Mac局域网IP>:8766/xiaozhi/v1/
本机取令牌：python -m voicehub --print-device-token（别贴进 Issue、截图或仓库）
OTA 配置路径：http://<你的Mac局域网IP>:8766/xiaozhi/ota/<DEVICE_TOKEN>/

Wi-Fi、WebSocket、OTA 按你自己固件的配置方式写入；不要拿别人机器的 NVS。刷写、分区、原厂资源见 firmware/README.md——本包没有自动擦写或一键刷机脚本。

做到什么样算成功： 喊唤醒词后，猫头能出声。控制台有字 ≠ 你听到了声——以耳朵为准。若走 MQTT 路径，请对照仓库技术文与 PR 说明单独配 Broker 与令牌，不要把 WebSocket 令牌直接复用。

第五步：确认没装歪

# 在 realtime_backend 里
.venv/bin/python -m unittest discover -s tests -v

# 仓库根目录：底座 / 方向等逻辑（不刷机）
python3 scripts/test_firmware_logic.py

当前默认分支文档侧：后端约 49 项自动化测试；另有 9 个可在主机跑的 C++ 逻辑测试。这两组都不等于麦克风、喇叭、电机已验收。MQTT 实现版本的测试数量以仓库技术文为准。

建议你按这个勾一遍

网页文字对话能出回答
浏览器麦克风能走完听 → 想 → 说（本机听得到）
（有设备时）喊唤醒词后，猫头能出声——控制台有字 ≠ 你听到了声
（有底座时）待机时旁人说话，头会转；若底座报 STALL，先查机械受阻并重新上电，别急着清软件故障

9. 仓库与下一步

仓库：https://github.com/zhiwehu/miaoban
优先读 README、docs/ARTICLE.zh-CN.md、docs/VALIDATION.md、docs/PROTOCOL.md、firmware/README.md。
我后面还关心：真实外放回声消除与自然插话、唤醒后跟随矩阵、长稳与多设备、更干净的 workflow 文档；MQTT 合入默认分支后的安装说明也会跟着收紧。

如果你复现了某条坑，或测到和文中差很多的延迟，欢迎开 issue，写清芯片、内存、接入方式（WebSocket 还是 MQTT＋UDP）、是否并行生图 / 别的 LLM——比空泛的「很快 / 很慢」有用得多。
